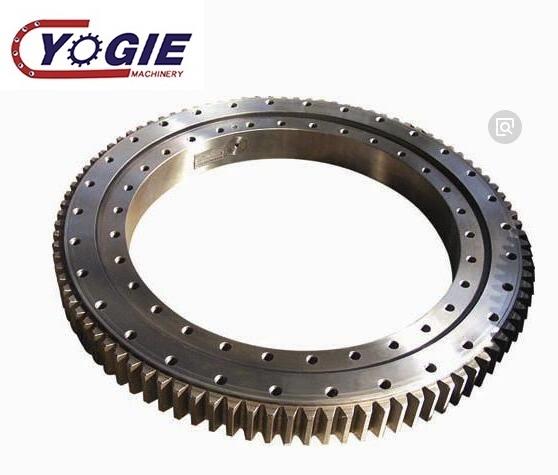

Primijenjeni materijali

Materijali za prstenove i valjane elemente

Općenito, valjkasti elementi ležaja okretnog stola izrađeni su od kaljenog čelika koji nosi ugljični krom. Ocjene su izrađene od čelika GCr15 ili GCr15SiMn; nosivi prstenovi okretnih ploča izrađeni su od čelika očvršćenog na površini. Kad korisnik nema posebnih zahtjeva, obično se koristi 50Mn čelik. Specifični uvjeti upotrebe odabiru druge marke čelično očvršćenog na površini, poput 42CrMo, 5CrMnMo i tako dalje.

Materijal za kavez

Držač okretnih ležajeva ima konstrukcijske oblike poput integralnih, segmentiranih i izolirajućih blokovskih tipova. Cjeloviti i segmentirani kavez je izrađen od 20 # čelika ili ZL102 lijevanog aluminijskog legura. Tip izolacijskog bloka izrađen je od poliamidne 1010 smole, legure ZL102 odljevanog aluminija itd.

Materijal za brtveni prsten

Materijal brtvenog prstena okretnog ležaja izrađen je od gume otporne na ulje ili nitrilne gume.

Kôd statusa opskrbnog materijala valjka i obrazaca nalazi se u skladu s tablicom. "T" u tablici označava da se prazni valjci isporučuju u ugasljenom i kaljenom stanju, a "Z" označava da se prazni valjci isporučuju u normaliziranom stanju.

Promjer središnjeg kruga kotrljajućeg tijela iznosi 3150 mm, promjer kuglice je 75 mm, modul zupčanika je m = 20 mm, materijal prstena je 50Mn, a unutarnja nazubljena kontaktna kugla u četiri točke proizvedena od čistog materijala je normalizirana.

Nosač okretnog materijala

Općenito, 50Mn koristi se za ležajeve prstena za gramofone, ali 42CrMo se ponekad koristi da zadovolji potrebe domaćina u posebnim aplikacijama. Valjajući element obično se bira između GCr15SiMn. Tipovi držača uključuju različite tipove konstrukcija poput integralnog tipa, segmentiranog tipa i tipa izolacijskog bloka. Cjelovito ili segmentirano držač izrađeno je od 20 # čelika ili ZL102 legura od aluminija. Držač odstojnog bloka izrađen je od poliamidne 1010 smole, legure ZL102 od lijevanog aluminija ili QA110-3-1,5 aluminijske bronce. Materijal za brtveni prsten: guma otporna na ulje, guma koja sadrži fluor, nitrilna guma otporna na ulje.

Struktura ležajeva okretnih ležajeva najčešće se koristi u jednorednim, dvorednim kugličnim ležajevima u četverokutnim kontaktnim ležajevima, dvorednim kutnim kontaktnim potisnim kugličnim ležajevima, križnim cilindričnim valjcima i kružnim ležajevima okretnih valjka, trorednim cilindričnim valjcima u okretnom ležaju, kuglicama konstrukcijski oblici, kao što su nosači okretnih stupova hibrida stupaca. Gore navedene različite vrste ležajeva dijele se na različite tipove poput zuba, vanjskog tipa i unutarnjeg tipa zubaca, ovisno o tome imaju li zube i zupčanike

Podmazivanje ležajeva

Većina ležajeva okretnih mehanizama rade pod velikim opterećenjem i pri malim brzinama. Općenito, mazivo napunjeno mastima koristi se za podmazivanje ležajeva kako bi se postigli vrlo zadovoljavajući rezultati. Uobičajene masti uključuju mast na bazi kalcija i podmazivanje na bazi litija. Mast, mast na bazi aluminija i visokotemperaturna mast itd., Korisnici mogu odabrati najprikladniju mast prema specifičnoj situaciji.

Brtvljenje ležajeva

Brtva ležaja okretnog stola namijenjena je sprječavanju istjecanja napunjene masnoće s jedne strane i sprječavanju prodiranja vanjske prašine, nečistoće i vode u ležaj i utjecati na njegov normalan rad. Budući da ležajevi rotacijskog stola uglavnom rade pod velikim opterećenjem i pri maloj brzini, vrsta brtve ležaja prihvaća dvije strukture gumenog brtvenog prstena i labirintne brtve. Sama konstrukcija s gumenom brtvom široko se koristi jer ima prednosti jednostavne strukture, malog otisaka i pouzdanog brtvljenja. Međutim, njegovi nedostaci su u tome što se usna gumena brtva lako brzo ostari i pri visokoj temperaturi gubi zaptivač, pa je i na visokoj temperaturi. Labirintne brtve trebaju se koristiti za klizne ležajeve koji rade u radnim uvjetima.

Trostruki kombinirani valjkasti ležaj (valjkasti ležaj)

Trostruki valjak ležaj valjka ima tri sigurnosna prstena odvojena jedan od drugog na gornjoj i donjoj strani, tako da se opterećenje svakog reda valjka može točno odrediti, a istovremeno može podnijeti i različita opterećenja. To je nosivost četiri proizvoda. Najveći tip, s velikim osovinama i radijalnim dimenzijama, te snažnom strukturom, posebno pogodan za teške strojeve koji zahtijevaju veće promjere, kao što su bageri na kotačima s korpom, dizalice s kotačima, brodski dizalice, ljuljačka kolica i dizalice velikog tona. na.

Dvoredni kutni kuglični ležajevi (okretni ležajevi)

Ležaj s dvostrukom loptom za veslanje ima tri utrke, a staza za trčanje mora biti posebno dizajnirana. Nosač ležaja s dvostrukom odbojkom ima relativno velike aksijalne i radijalne dimenzije i čvrstu strukturu, a posebno je pogodan za utovar i istovar strojeva poput toranjskih i kamionskih dizalica koji zahtijevaju srednje ili veće promjere.

Jednoredni križni valjkasti ležajevi (ležeći ležajevi)

Jednostruki križni ležaj za valjanje, sastavljen od dvije rase, kompaktna struktura, lagana težina, velika točnost izrade, mali razmak montaže, visoki zahtjevi za točnost ugradnje, valjci su raspoređeni u križnom rasporedu 1: 1 i mogu podržavati aksijalnu silu, veliki radijalni moment sile i prevrtanja. Široko se koristi u podizanju i prijevozu, inženjerskim strojevima i vojnim proizvodima.

Kuglasti okretni ležaj u četverokutnom kontaktnom ležaju (ležajni ležaj)

Jednostruki ležaj ležaja sa četverokrakim kontaktnim ležajem sastoji se od dvije rase. Ima kompaktnu strukturu i malu težinu. Čelična kugla dodiruje luk luka u četiri točke. Može istovremeno podnijeti aksijalnu silu, radijalnu silu i prevrnuti trenutak.

dijagram tijeka proizvodnje

Sirovina → kovanje → točenje → inspekcija → toplinska obrada → brušenje → inspekcija → gašenje i kaljenje → fino brušenje → fino brušenje → inspekcija → montaža → inspekcija pakiranja → pakiranje   → prijevoz → kupac.

Materijal okretnog ležaja okretnog stola: 50Mn, 42CRMO, GCR15SIMN, 9CR18MO.

Točnost ležaja kotača u okretnom stolu: P0, P6, P5, P4, P2 točnost od niskih do visokih, cijena će također biti od niske do visoke.
