Indukcija zupčanika

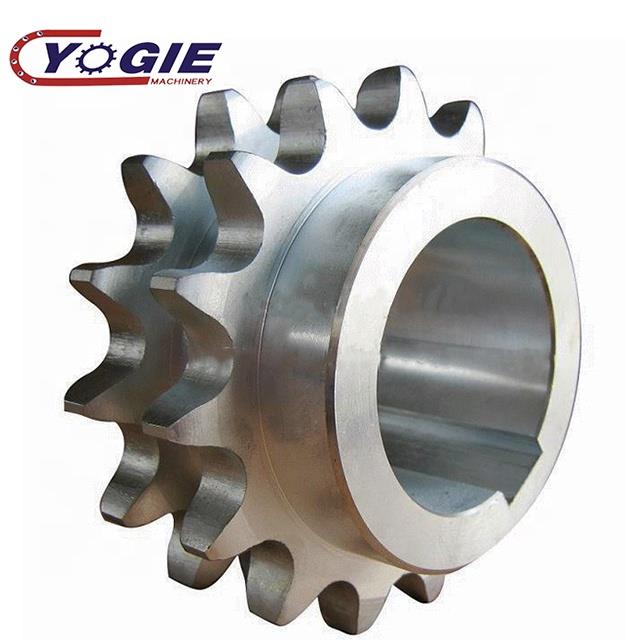

[kotač zupčanika]: kotač sa zupčanikom tipa zupčanika za povezivanje s preciznim nagibom na lančanom spoju ili kablu [kotač lanca]: čvrsti ili šiljasti zupčanik i (valjak) Lanac se zahvaća za prijenos pokreta.
Zupčanici se široko koriste u prijenosu kemikalija, tekstilnim strojevima, preradi hrane, instrumentaciji, naftnim strojevima i drugim industrijama.
Uvod
Formula izračunavanja parametra zupčanika:
Promjer indeksiranja kruga: d = p / sin (180 ° / z) p = smola
Gornji krug zuba (vanjski promjer): D = p × (0,54 + cot180 ° / z)
Uobičajeni točak zupčanika:
3/8 = 9.525 1/2 = 12.7 5/8 = 15.875 3/4 = 19.05
3 boda 4 boda 5 bodova 6 bodova
Promjer indeksiranja kruga: d = p / sin (180 ° / z)
Promjer kruga zuba: dmax = d + 1,25p-d1
dmin = d + (1-1,6 / z) p-dl
Promjer korijena zuba: df = d-d1
Napomena: p težina lanca
z Zupčasti zubi
d1 promjer valjka lanca
Najjednostavniji algoritam je {? Minute} = promjera kruga promjera podijeljen s {zubnim brojem + 2}
Model zupčanika: uključuje nestandardni lančanik (prilagođen prema crtežima kupca), standardni zupčanik (američki standard i metrički).
Zupčani uobičajeni materijal: C45
Zupčanice najčešće korištene metode obrade: tretman ugašanjem, tretman površinskim crnilom.
Opća načela za izbor zupčastog zuba:
19 zuba ili više
Obično se koristi za aktivne zupčanike koji rade u srednjim i velikim brzinama u normalnim radnim uvjetima.
17 zuba
Samo za male zupčanike s aktivnim visinama.
23 zuba ili više
Preporučuje se za udarne situacije. Kada je omjer brzina nizak, uporaba zupčanika s velikim brojem zuba može uvelike smanjiti zakretanje i-veze, zatezno opterećenje lanca i opterećenje ležaja.
Konstrukcijski dizajn
1. Profil zuba zupčanika Profil zupčanika mora osigurati da lanac ulazi i izlazi mrežicu glatko i štedi energiju, minimizira udarce i kontaktni napon lančane veze tijekom mrežanja i lako se obrađuje.
Najčešće korišteni profil zuba na kraju zupčanika sastoji se od tri segmenta lukova aa, ab, cd i segmenta pravolinijske bc. Oblik zuba obrađuje se standardnim alatima. Na radnom crtežu zupčanika nije potrebno crtati oblik krajnjeg zuba. Na crtežu je potrebno samo naznačiti "oblik zuba proizveden je u skladu s 3RGB1244-85". Pojedinosti o dimenzijama potražite u odgovarajućem priručniku za dizajn. Račun parametra prethodno je spomenut, bez ponavljanja opisa!
Struktura zupčanika
Slika 3 prikazuje četiri najčešće korištene zupčaste strukture. Zupčanik malog promjera uglavnom se izrađuje kao cjelina (slika 3a), zupčanik srednjeg promjera uglavnom je napravljen kao šiljasti tip. Izrađeni u kombiniranom tipu (slika 3d), u ovom trenutku zupčanik i jezgra kotača mogu biti izrađeni od različitih materijala! Na primjer, C45, nehrđajući čelik i drugi materijali.
3. Zupčasti materijal
Materijal zupčanika treba osigurati da zubi imaju dovoljnu čvrstoću i otpornost na abraziju, tako da se zubna površina zupčanika uglavnom termički obrađuje da bi se postigla određena tvrdoća.
